I {. Comhlánaigh cumraíocht agus tionscnamh an aonaid
Comhpháirteanna Teicneolaíochta Croí
Eilimint scriú comhbhrúiteora (comhbhrú aonchéime)
Comhpháirteanna allmhairithe
Córas rialaithe
Cúpláil
Comhla Luchtaithe/Díluchtaithe Iontógála, Comhla Rialaithe, Comhla Solenoid
Scagaire iontógála aeir, scagaire ola, deighilteoir aeir ola
Píobáin solúbtha ardteochta
Is iad Atlas Copco Airpower sa Bheilg nó OEM a mhonaraítear san Eoraip . a tháirgeann na comhpháirteanna thuas go léir, lena n -áirítear an córas rialaithe agus codanna eile.
Comhpháirteanna Intíre
Córas Fonnadh agus Acastóra Leantóra, atá deartha go speisialta do choinníollacha bóthair na Síne
Inneall Díosail: Dongfeng Cummins Inneall Céim IV na Síne
Imfhálú, cadás fuaime, agus baffles
Umar stórála aeir agus comhla sábháilteachta
Fan Fuarú agus Aonad Radaitheora
Píobáin sholúbtha agus píopaí breosla teocht chomhthimpeallach agus píopaí breosla
Joints agus teilgin phíobáin éagsúla
Scagaire díosail
Giarbhosca
Comhla brú íosta
Braiteoirí agus sreangú gaolmhar
Ina measc seo, is é Dongfeng Cummins Engine Engine Co ., Ltd . a mhonaraíonn an t -inneall díosail, cé go bhfuil comhpháirteanna eile á dtáirgeadh ag soláthraithe Atlas Copco i Wuxi {.
II {. Taispeántas príomh -rialaithe
Tomhsaire brú oibre comhbhrúiteora
Cnaipe Luchtaithe Comhbhrúiteora
Méadar uair an chloig oibriúcháin carnach
Soilse táscaire aláraim agus locht
Cnaipe Tosaigh/Stop agus Modúl Rialaithe
Taispeántas leibhéal umar breosla agus def (úiré) taispeáint
Táscaire Leibhéal Ola Eilimint Scriú
Táscaire clogging scagaire iontógála aeir
III . Feistí agus feidhmeanna Cosanta Príomh
Cosaint Múchadh Uathoibríoch:
Teocht asraon comhbhrúiteora solas aláraim ard
Brú ola innill solas aláraim íseal
Teocht chuisnithe innill solas aláraim ard
Soilse aláraim íseal breosla agus def umar def
Féin-seiceáil agus athghiniúint iar-chóirithe múchta go pras
Córas luas caighdeánach le haghaidh leas iomlán a bhaint as coigilt fuinnimh
IV . doiciméid agus míreanna tionlacain
Lámhleabhar Oibriúcháin agus Cothabhála Táirgí
Catalóg páirteanna breise
Brú -Árthaí agus Deimhnithe Comhla Sábháilteachta
{50- Kit Cothabhála Uair

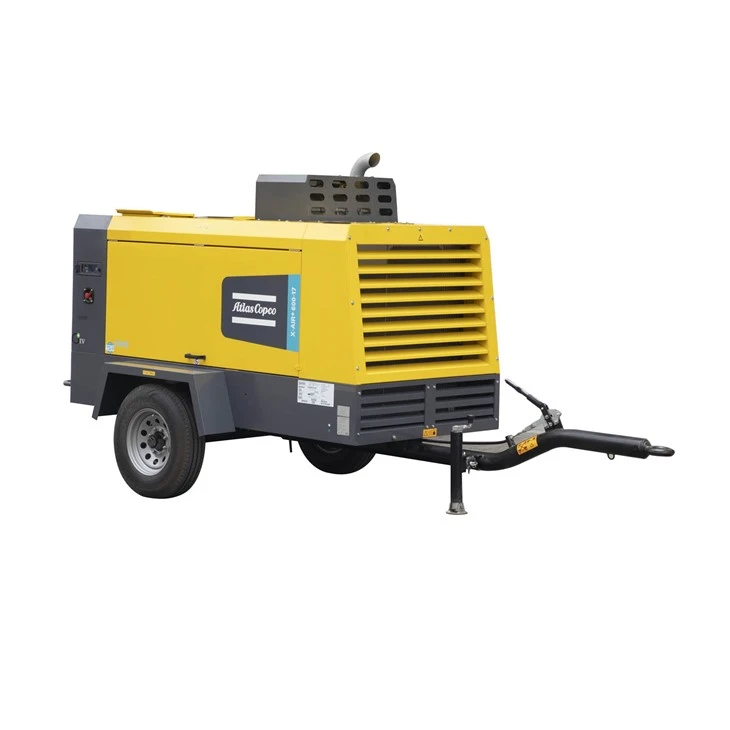

X-Air 600-17 Sonraí
{1. Príomh -pharaiméadair theicniúla
Foirm Comhbhrúiteora Aeir: Comhbhrú Scriú Bunscoile, Fuarú Aeir, Tiomáint Inneall Díosail, Oibriú Soghluaiste Réimse
|
Paraiméadar teicniúil
|
|
X-aer + 600-17
|
|
Fad toirt gáis rátáilte
|
Méadar ciúbach/nóiméad m ³/min
|
17.2-14.3
|
|
Brú oibre
|
Beár gcileagraim
|
5-17
|
|
Luas uasta an innill (ualach iomlán)
|
RPM (réabhlóidí in aghaidh an nóiméid)
|
2200-1900
|
|
Scriú Toirt Ola Bealaithe
|
Ardú L.
|
42 (cainníocht athsholáthair in aghaidh an timthrialla cothabhála)
|
|
Toirt an umair stórála gáis (umar deighilte ola agus gáis)
|
Ardú L.
|
76
|
|
Cumas umar breosla/umar úiré
|
Ardú L.
|
175/-
|
|
Ábhar ola ag asraon aeir comhbhrúite
|
ppm
|
<5
|
|
Teocht asraon aeir comhbhrúite (bunaithe ar choinníollacha tagartha rátáilte)
|
Celsius 0 c
|
100
|
|
Dálaí oibriúcháin tagartha rátáilte
|
|
|
|
Brú iontógála absalóideach
|
Beár gcileagraim
|
1
|
|
taise aeir coibhneasta
|
%
|
0
|
|
Teocht an aeir ionraoin
|
Celsius 0 c
|
20
|
|
Dálaí oibre an -mhór
|
|
|
|
Brú oibre éifeachtach íosta an umair stórála gáis
|
Beár gcileagraim
|
4
|
|
Brú oibre éifeachtach uasta an umair stórála gáis (díluchtú)
|
Beár gcileagraim
|
18
|
|
Teocht chomhthimpeallach uasta
|
Celsius 0 c
|
50
|
|
Teocht tosaithe íosta
|
Celsius 0 c
|
{-10/-25 (tús fuar roghnach)
|
|
An airde is airde
|
Mi m
|
3000
|
{2. inneall díosail
| déantúsóir | Cummins | |
| múnla | B5.9CS4 Caighdeán GIV | |
| Cumhacht aschuir ag luas rátáilte | Cileavata KW | 154 |
| Fachtóir lódála | % | - |
| fuaraithe | Fuaraithe | |
| Sorcóirí | Inlíne 6- inneall sorcóra | |
| Imleabhar an Chórais Ola Bealaithe | Ardú L. | 16.5 (cainníocht athsholáthair in aghaidh an timthrialla cothabhála) |
| Cumas an chórais fuaraithe | Ardú L. | 28 |
{3. Toisí agus meáchan foriomlán
| Fad an mheaisín iomláin * Leithead * Airde - Cineál Leantóra (MOP san áireamh) | Milliméadar mm | 4700*1940*2400 |
| Fad an mheaisín iomláin * Leithead * Airde - Cineál Bosca | Milliméadar mm | 2960*1400*2110 |
| Leantóir/bosca meáchain meaisín iomlán (meáchan fliuch) | Cileagram (kg) | 2300/2200 |
| Méid comhla sceite | Orlach i | 1*G2,1*G3/4 |
