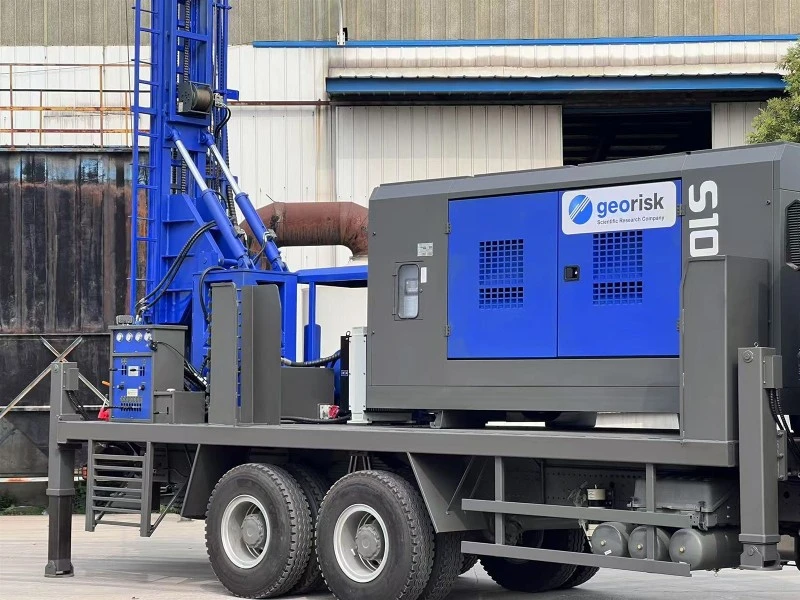

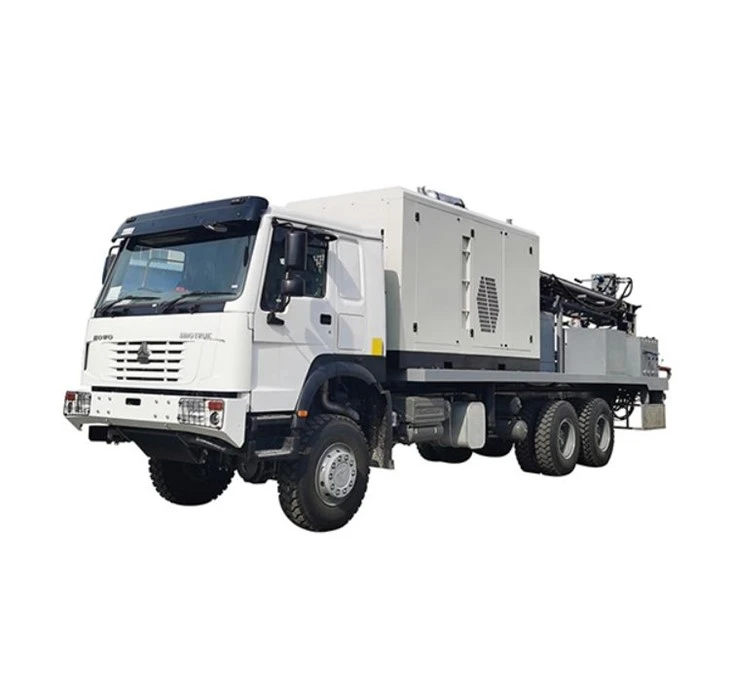

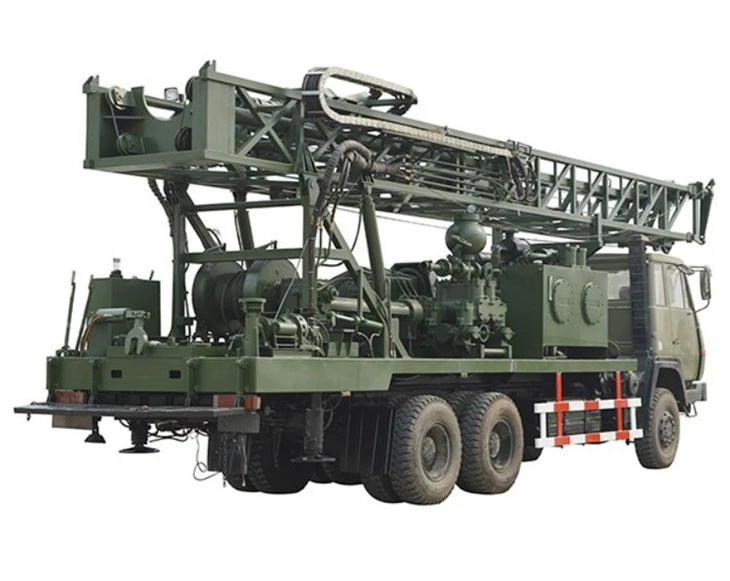

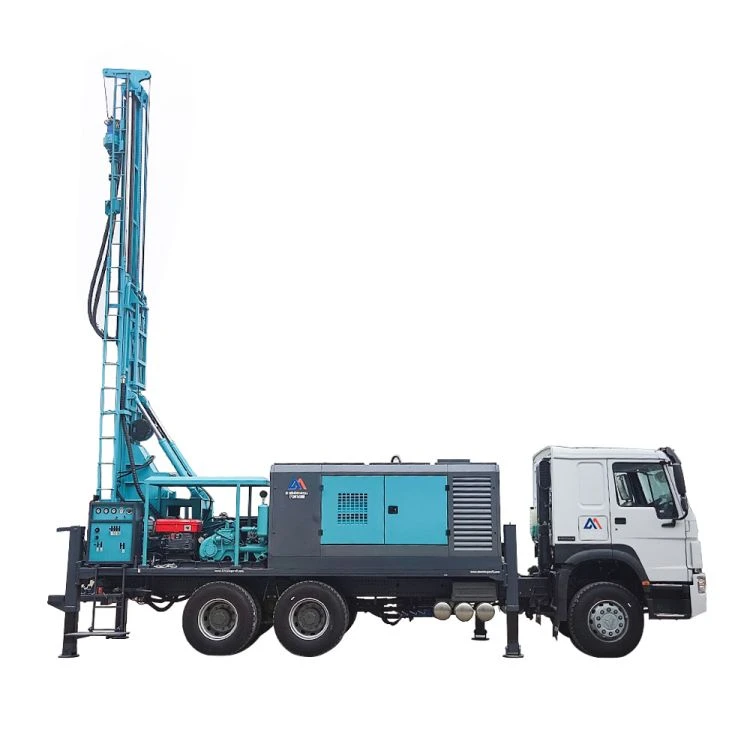

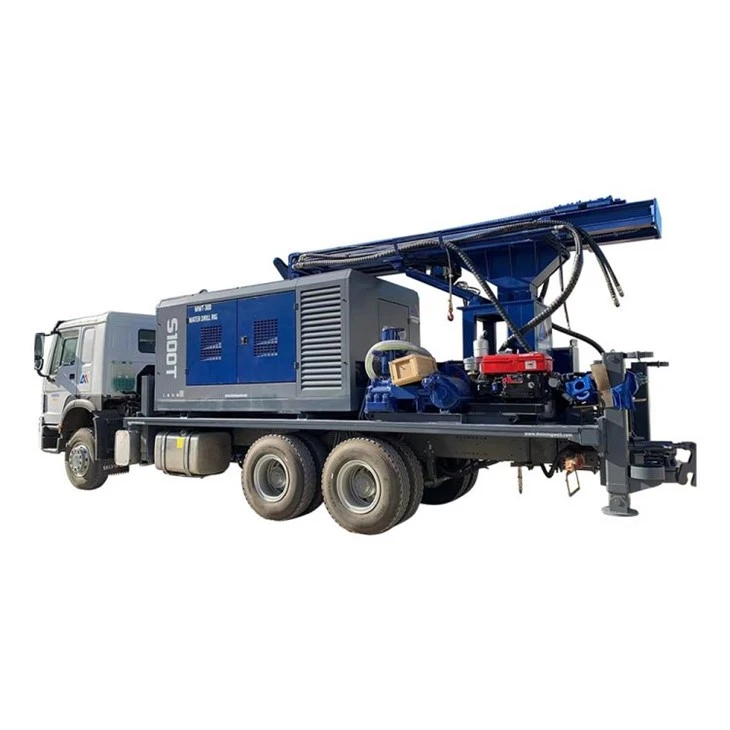

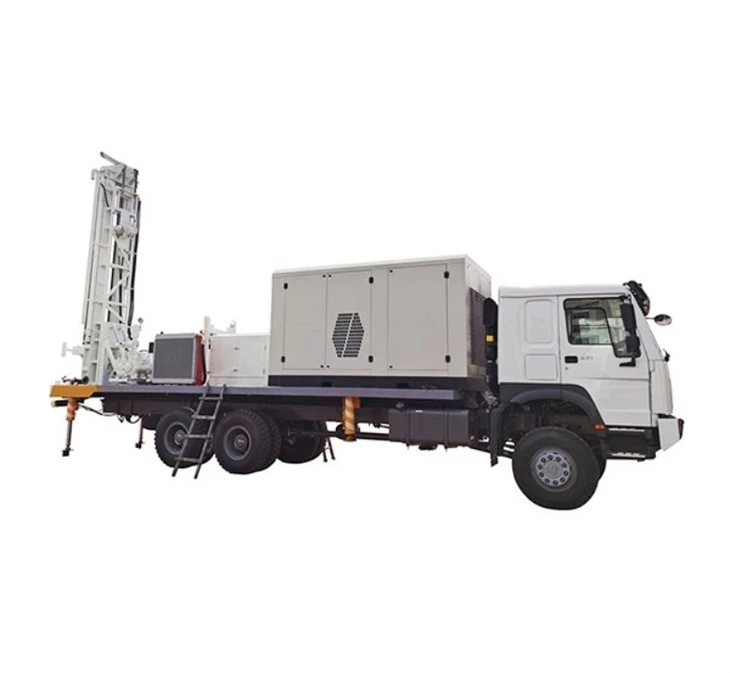

Trealamh Druileála Uisce tollpholl Feistithe le Trucail





Paraiméadair Theicniúla	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Doimhneacht druileála(m)	180	250	280	350	400	500	680	800
Trastomhas druileála (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Inneall Feistithe	Yuchai 65kW nó PTO	Yuchai 70kW nó PTO	Yuchai 75kW nó PTO	Yuchai 92kW nó PTO	DEUTZ 103kW nó PTO	Yuchai 118kW nó PTO	Cummins 154kW nó PTO	Cummins 194kW nó PTO
Stróc beathaithe(m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Fad píopa druileála(m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Luas luasctha(rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Casmhóiminte swing(Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Fórsa ardaithe rig(T)	12	14	17	18	25	26	30	36







Cumas

Trastomhas poll: 140 - 325 mm (51/2 orlach - 13 orlach)

Doimhneacht uasta: 250 méadar @ 203 mm (8 orlach) trastomhas

Modh Druileála: DTH agus Druileáil Rothlach



Príomhaistritheoir

Rogha 1: Córas PTO a úsáid agus giarbhosca tarchuir a úsáid chun cumhacht a fháil ó inneall trucaile (290hp/336hp/371hp) chun an córas hiodrálach a thiomáint.

Rogha 2: Cumraíocht aonair an rig le hinneall díosail 75kw.



Struchtúr Ardáin

Struchtúr cruach táthaithe de chineál I agus C tromshaothair clúdaithe le plátaí gríl 5mm



Tionól Crann

Ardaítear borradh druileála ilchodach ag dhá sorcóir, ag méadú fórsa ardaithe agus ag laghdú toisí iompair.

Fad iomlán an chrainn: 8000 mm

Stróc ceann sclóine: 6600 mm

Láimhseáil slat: 6 m

Oscailt lárnaithe: 14 in (355 mm)

Sorcóirí ardaithe crann: Ardaítear an crann le dhá shorcóir hiodrálach



Córas beathaithe

1 x sorcóir hiodrálach gníomhach dúbailte le córas foirceannadh rópa 1:3

Fórsa tarraingt suas: 17 tona

Fórsa tarraingthe anuas: 10 – 110 tona

Luas tarraingthe suas: 25 m/nim

Luas tarraingthe síos: 30 m/nim



Tionól ceann sclóine

Comhlacht cruach féinfhorbartha le laghdú fearas spor agus lubrication folctha ola, tiomáinte ag mótair hiodrálacha cúpla.

An chasmhóimint uasta: 6000 Nm

Luas: 66 - 135 rpm rialú fíneáil



Córas hiodrálacha

2 x caidéal méadraithe le haghaidh beathaithe agus rothlaithe

1 x caidéal méadraithe le haghaidh caidéal láibe

3 x caidéal méadraithe le haghaidh with hiodrálach, oibriú cúnta agus micrea-beatha.

Uasbhrú an chórais: 2900 psi (200 bar)

Fuaraitheoir ola hiodrálacha: 70 gpm

Cumas umar ola hiodrálacha: 600 lítear



Painéal rialaithe

Tá an painéal rialaithe lárnach suite ar chúl an aonaid le rochtain éasca ar an urlár druileála agus tá sé feistithe le gach ionstraim riachtanach, córais rialaithe agus lasca éigeandála. Cuirtear gléas glasála ar fáil chun sábháilteacht an phainéil rialaithe a chinntiú.



Eochair bhaint

Cuirtear 4 x seaic leibhéalta hiodrálach ar fáil chun na seaic a shocrú agus a chothromú go tapa, agus iad feistithe le treoracha teileascópacha tromshaothair. Cuirtear comhlaí seiceála glasála ar fáil ar mhaithe le sábháilteacht agus tá cumas ualachiompartha leordhóthanach acu.



Caidéal insteallta uisce/cúr (roghnach)

Caidéal triplex instealladh uisce a oibrítear go hiodrálacha le gabhálais riachtanacha, rialtóir brú, rialtóir sreafa, comhla seiceála agus scagaire súchán.

Sreabhadh uasta: 80 lpm

Uasbhrú: 40 kg/cearnach

Athróir Slat Aonair: Athróir slaite singil a oibrítear de láimh chun slat druileála a cheangal de cheann sclóine

Winch: Winch cúnta a oibrítear go hiodrálach chun slat druileála a luchtú isteach i malartóir slaite le cumas ardaithe 5 tonna.



Meaisín Táthú

Tá alternator táthú leath-scuabtha tiomáinte go hiodrálacha ar fáil do chásáil táthú

Méid leictreoid molta: 2.5 mm go 5 mm amháin

Reatha Táthú: 300 amps @ 60% timthriall dleachta

Céim shingil roghnach: 6.0 kVA @ 220v, 50 Hz



Lubricator Líne Gáis

Tá bealaidh inlíne de chineál venturi ag gníomhú go dearfach ar fáil le haghaidh casúir poll síos oiling.

Cumas umar breosla: 15 lítear

Brú oibre: 350 psi



Comhbhrúiteoir aeir molta

MININGWELL/ATLAS COPCO/LIUTECH

Cumas comhbhrúiteoir aeir:

1100CFM – 25 BAR – inneall 309kW

900CFM – 22 BAR – inneall 228kw



Caidéal láibe

Caidéal láibe BW 250 a oibrítear go hiodrálach

Stróc: 4″ (100 mm)

Cumhacht innill: 15 Kw

Díláithriú (uasmhéid molta): 250L/nóim

Uasmhéid brú oibre: 2.5Mpa

Gabhálais bhreise: Solas oíche, bosca uirlisí, seastán casúr

Lámhleabhar úsáideora: Lámhleabhar oibríochta, cothabhála agus páirteanna breise



Roghanna trucail

Trucail SINO HOWO: 6*4/6*6/8*4

Trucail Dongfeng: 6*4/6*6/8*4

Trucail Shaanxi: 6*4/6*6/8*4







Is táirge saincheaptha é ár rig druileála tollpholl suite trucail is féidir le custaiméirí a shaincheapadh de réir a gcuid riachtanas iarbhír.
